扩展 DevTools

总览

一个 DevTools 插件能增加功能到 Chrome DevTools 中来.它能够增加新的 UI 面板和侧边栏,能与被检查的页面进行通信,能获得关于网络请求的信息,以及其他的功能。详见显式的 DevTools 插件。DevTools 插件能够访问一组额外特定 DevTools 扩展 API:

  • devtools.inspectedWindow
  • devtools.network
  • devtools.panels

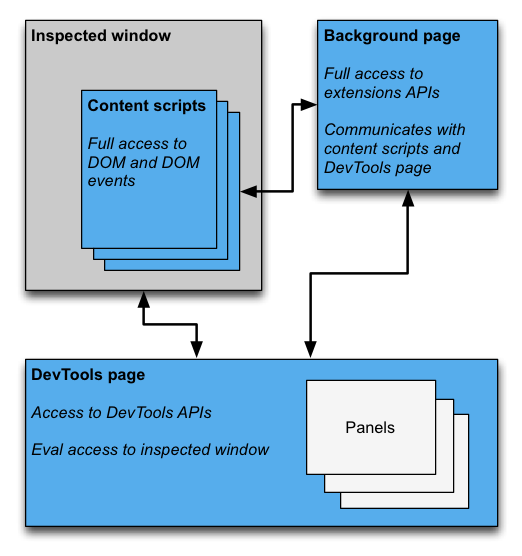

一个 DevTools 插件的结构像其他插件一样 : 它可以有一个后台页面,内容脚本和其他主体。此外,每个 DevTools 插件有一个 DevTools 页面,能访问到它的 DevTools API。

扩展 DevTools

DevTools 页面

一个插件 DevTools 页面的实例每次随着 DevTools 窗口打开而被创建。DevTools 页面在 DevTools 窗口生命周期内存在。DevTools 页面能访问 DevTools API 和有限的一组扩展 API。具体来说,DevTools 页面可以:

  • 通过 devtools.panels 创建面板并与面板交互。
  • 获取检查窗口的信息、在检查窗口使用 devtools.inspectedWindow API 测试代码。
  • 使用 devtools.network API 获取。

DevTools 页面不能直接使用大多数的扩展 API。它可以访问扩展并运行着的 API 子集,因为这些 API 的内容脚本可以被访问到。像一个内容脚本一样,一个 DevTools 页面可以使用 消息传递(Message Passing)与后台页面交互,详见注入内容脚本 Message Passing。

创建一个 DevTools 插件

为你的插件创建一个 DevTools 页面,在插件的注册清单文件中添加 devtools_page域:

{
  "name": ...
  "version": "1.0",
  "minimum_chrome_version": "10.0",
  "devtools_page": "devtools.HTML",
  ...
}

每个 DevTools 窗口被打开时,在插件清单中指定的 devtools_page 的实例都会被创建。该页面可以使用 devtools.panels API 添加其它扩展程序的网页,作为面板和侧边栏到 DevTools 窗口。

devtools_page 域必须指向一个 HTML 页面。这与 background 域不同, background 域用来具体一个后台页面,能让你直接指定 JavaScript 文件。

chrome.develop.* API 模型只能在载入了 DevTools 窗口的页面使用。内容脚本和其他扩展页面并没有这些 API 。因此,这些 API 只有在 DevTools 窗口生命周期内才能使用。

也有一些 DevTools 的 API 仍然是在测试状态。请参阅 chrome.experimental.* API,例举了用于测试的 API 和如何使用它们的指南。

DevTools 界面元素:面板和侧边栏窗格

除了常用扩展 UI 元素,如浏览器的行为,文本菜单和弹出窗口,一个 DevTools 插件可以添加 UI 元素到 DevTools 窗口:

  • 面板是一个顶级标签,像元素(Elements),源(Sources)和网络(Network)板。
  • 侧边栏窗格 显示补充 UI 相关的面板。固有样式,设定的样式以及元素 (Elements) 面板上的事件监听器窗格的都是侧边栏窗格的实例。目前你的插件只能在元素 (Elements) 面板加侧边栏窗格。 (请注意,侧边栏面板的外观可能与图像不匹配,这取决于你正在使用 Chrome 浏览器的版本和其中 DevTools 窗口停靠的位置。)

扩展 DevTools

每个面板都是其自身的 HTML 文件,可以包括其它资源(JavaScript,CSS,图片,等等)。像这样创建一个基本的面板:

chrome.devtools.panels.create("My Panel",
    "MyPanelIcon.png",
    "Panel.html",
    function(panel) {
      // code invoked on panel creation
    }
);

在面板上或者在侧边栏窗格中执行的 JavaScript 对象能访问 DevTools 页面有权访问的 API。

如下,为元素面板创建一个基础的侧边窗格,像这样:

chrome.devtools.panels.elements.createSidebarPane("My Sidebar",
    function(sidebar) {
        // sidebar initialization code here
        sidebar.setObject({ some_data: "Some data to show" });
});

有几种方法来显示一个侧边栏窗格中的内容:

  • 利用HTML 文档。调用 setPage 指定一个 HTML 页面在窗格中显示。

  • 利用 json 数据。传递一个JSON 对象给 setObject方法。

  • 利用 JavaScript 表达式。传递一个表达式给 setExpression方法。 DevTools 在被检查页面的文档中的执行表达,并输出该返回值。

对于这两种方法 setObjectsetExpression,当他们它输入进 DevTools 控制台后,窗格会输出该值,但是,setExpression可以显示 DOM 元素和任意 JavaScript 对象,而 setObject 只支持 JSON 对象。

插件组件之间的通信

下面的部分描述了 DevTools 插件的不同组件之间通信的一些典型场景。

注入脚本内容

该 DevTools 页不能直接调用tabs.executeScript。为了从 DevTools 页面注入内容脚本,必须使用inspectedWindow.tabId属性检索的检查窗口选项卡的 ID ,并且发送一个消息到后台页面。在后台页面,调用 tabs.executeScript 注入脚本。

如果内容脚本已经被注入,你可以使用 eval方法来添加其他内容脚本。请参见传递选定元素为内容脚本(Passing the Selected Element to a Content Script ) 以获取更多信息。

下面的代码片段展示了如何使用 executeScript 注入一个脚本内容:

// DevTools page -- devtools.js
// Create a connection to the background page
var backgroundPageConnection = chrome.runtime.connect({
    name: "devtools-page"
});
backgroundPageConnection.onMessage.addListener(function (message) {
    // Handle responses from the background page, if any
});
// Relay the tab ID to the background page
chrome.runtime.sendMessage({
    tabId: chrome.devtools.inspectedWindow.tabId,
    scriptToInject: "content_script.js"
});

后台页面的代码:

// Background page -- background.js
chrome.runtime.onConnect.addListener(function(devToolsConnection) {
    // assign the listener function to a variable so we can remove it later
    var devToolsListener = function(message, sender, sendResponse) {
        // Inject a content script into the identified tab
        chrome.tabs.executeScript(message.tabId,
            { file: message.scriptToInject });
    }
    // add the listener
    devToolsConnection.onMessage.addListener(devToolsListener);
    devToolsConnection.onDisconnect(function() {
         devToolsConnection.onMessage.removeListener(devToolsListener);
    });
}

在检查窗口测试 JavaScript 代码

你可以使用 inspectedWindow.eval 方法在检查页面的上下文中执行 JavaScript 代码。然后你可以在DevTools页,面板或侧边栏窗格中调用 eval 方法。

默认情况下,表达式在页面的主框架文档中被计算。现在,你可能熟悉 DevTools 命令行API(commandline API) 功能像元素检查(inspect(elem)), 函数中断(debug(fn)),复制内容到剪贴板(copy()) ,或许更多。

inspectedWindow.eval() 使用相同的脚本执行上下文,在 DevTools 控制台的选项输入代码,它允许使在测试范围内访问这些 API。例如,SOAK 使用它来检测一个元素:

    chrome.devtools.inspectedWindow.eval(
      "inspect($$('head script[data-soak=main]')[0])",
      function(result, isException) { }
    );

或者,使用 inspectedWindow.eval()useContentScriptContext:true 选项,以计算在和内容脚本相同的上下文内容中的表达式。在 useContentScriptContext:true 域调用 eval 不会创建内容脚本的环境,所以你必须在调用 evel 之前,载入内容脚本,或者通过在 manifest.json 文件中指定内容脚本来调用执行脚本(executeScript)。

一旦上下文文脚本内容环境存在,你可以使用此选项来注入额外的内容脚本。

eval方法是强大的当它在正确的应用情景中使用的时候,但,如果没有被正确使用,它同样也是危险的。如果你不需要获取检查页的 JavaScript 的内容,使用 tabs.executeScript 方法。有关详细的注意事项和两种方法的比较,请参阅 inspectedWindow。

传递选定元素到内容脚本

内容脚本不能直接访问当前选中的元素。但是,任何使用 inspectedWindow.eval 来执行的代码都可以在 DevTools 控制台和命令行的 API 中使用。例如,在测试代码时,你可以使用 $0 访问当前被选定的元素。

要传递选中的元素到内容脚本,可以如下完成:

  • 在内容脚本中,创建一个函数,将选定参数作为这个函数的参数。
  • 在 DevTools 页面中使用在useContentScriptContext:true的选项中的inspectedWindow.eval来该函数方法。

在内容脚本中你的函数代码可能是这个样子:

function setSelectedElement(el) {
    // do something with the selected element
}

在 DevTools 页面调用这个方法,像这样:

chrome.devtools.inspectedWindow.eval("setSelectedElement($0)",
    { useContentScriptContext: true });

useContentScriptContext:true 选项限定的是表达必须在相同的上下文中的内容脚本中进行计算,所以它可以使用setSelectedElement方法。

获得一个参考板的窗口

从 devtools 面板 postMessage ,你需要它的 window对象的一个参考。获取面板的 iframe 窗口从该 panel.onShown 事件处理程序;

onShown.addListener(function callback)
extensionPanel.onShown.addListener(function (extPanelWindow) {
    extPanelWindow instanceof Window; // true
    extPanelWindow.postMessage( // …
});

从内容脚本传递信息到 DevTools 页面

在 DevTools 页面和内容脚本之间传递消息并不是直接的,而是通过后台页面。

当将消息发送到内容脚本,后台页面可以使用 tabs.sendMessage 方法,该方法在指定的选项卡中发送消息到内容脚本,就如同注入一个内容脚本。

当从内容脚本发送消息出来,也没有现成的方法来传递消息到与当前选项卡相关联的确切的 DevTools 页面的实例。作为一种变通方法,你可以让 DevTools 页面与后台页面建立长生命周期的连接,并让后台页持有 ID 选项卡到连接的映射,这样它可以路由的每条消息到正确连接处。

// background.js
var connections = {};
chrome.runtime.onConnect.addListener(function (port) {
    var extensionListener = function (message, sender, sendResponse) {
        // The original connection event doesn't include the tab ID of the
        // DevTools page, so we need to send it explicitly.
        if (message.name == "init") {
          connections[message.tabId] = port;
          return;
        }
    // other message handling
    }
    // Listen to messages sent from the DevTools page
    port.onMessage.addListener(extensionListener);
    port.onDisconnect.addListener(function(port) {
        port.onMessage.removeListener(extensionListener);
        var tabs = Object.keys(connections);
        for (var i=0, len=tabs.length; i < len; i++) {
          if (connections[tabs[i]] == port) {
            delete connections[tabs[i]]
            break;
          }
        }
    });
});
// Receive message from content script and relay to the devTools page for the
// current tab
chrome.runtime.onMessage.addListener(function(request, sender, sendResponse) {
    // Messages from content scripts should have sender.tab set
    if (sender.tab) {
      var tabId = sender.tab.id;
      if (tabId in connections) {
        connections[tabId].postMessage(request);
      } else {
        console.log("Tab not found in connection list.");
      }
    } else {
      console.log("sender.tab not defined.");
    }
    return true;
});

DevTools 页面(面板或侧边栏窗格)像这样建立连接:

// Create a connection to the background page
var backgroundPageConnection = chrome.runtime.connect({
    name: "panel"
});
backgroundPageConnection.postMessage({
    name: 'init',
    tabId: chrome.devtools.inspectedWindow.tabId
});

从注入脚本到 DevTools 页通信

虽然上述的解决方案适用于内容脚本,即直接注入页面代码(例如通过附加一个 script 标签或通过 inspectedWindow.eval)需要一个不同的策略。在这方面,runtime.sendMessage 不会如预期一样向后台脚本传递消息。

作为一种变通方法,你可以将内容脚本和注入脚本结合起来。将消息传递给内容脚本,你可以使用 API window.postMessage。这里有一个例子,假设后台脚本是上一节中的:

// injected-script.js
window.postMessage({
  greeting: 'hello there!',
  source: 'my-devtools-extension'
}, '*');
// content-script.js
window.addEventListener('message', function(event) {
  // Only accept messages from the same frame
  if (event.source !== window) {
    return;
  }
  var message = event.data;
  // Only accept messages that we know are ours
  if (typeof message !== 'object' || message === null ||
      !message.source === 'my-devtools-extension') {
    return;
  }
  chrome.runtime.sendMessage(message);
});

你的信息现在将从注入脚本,传递到内容脚本,再传递到后台脚本,最后传到 DevTools 页。

你也可以在这里参考两种备选消息传递技术。

检测 DevTools 打开和关闭状态

如果你的插件需要跟踪 DevTools 窗口是否打开,你可以添加一个 onConnect 的监听器到后台页面中,并在 DevTools 页调用 connect 方法。由于每个标签可以让它自己的 DevTools 窗口打开,你可能会收到多个连接的事件。要跟踪 DevTools 窗口何时打开,你需要计算连接事件和断开事件,如下所示:

// background.js
var openCount = 0;
chrome.runtime.onConnect.addListener(function (port) {
    if (port.name == "devtools-page") {
      if (openCount == 0) {
        alert("DevTools window opening.");
      }
      openCount++;
      port.onDisconnect.addListener(function(port) {
          openCount--;
          if (openCount == 0) {
            alert("Last DevTools window closing.");
          }
      });
    }
});

在 DevTools 页面建立连接,如下:

// devtools.js

// Create a connection to the background page
var backgroundPageConnection = chrome.runtime.connect({
    name: "devtools-page"
});

DevTools 插件的例子

浏览这些 DevTools 示例源代码:

  • Polymer Devtools Extension- 使用在主机页运行的许多助手,来查询并获取 DOM/ JS 状态,发送回自定义面板。
  • react DevTools Extension - 使用 Bink 的一个子模块来重用 DevTools UI 组件。
  • Ember Inspector - 与 Chrome 和 Firefox 上的适配器,共享插件核心。
  • Coquette-inspect - 一个干净的基于 rect 的插件,调试器被注入到 host 页面。
  • 我们的 DevTools Extension Gallery和Sample Extensions是值得安装,试用,并从学习更多的应用程序。
