Quartz2D如果单独的从Quartz，那么会发现Quartz是一个开源的Java作业调度框架，单独从英文翻译的角度来看的话Quartz的英文是石英，如果有的时候不小心搜索会发现手表推荐。本文中介绍的Quartz是位于MAC OS X的Drawin核心之上的绘图层，有时候也认为是CoreGraphics。Quartz直接地支持Aqua，借由显示2D绘图图形来创建用户接口，包含实时绘制（rendering）和次像素（sub-pixel）精准的反锯齿，由Quartz Compositor和Quartz 2D组件组成。

Quartz2D简介

Quartz Compositor是指合成视窗系统，管理和合成幕后视窗视频来创建Mac OS X用户接口，Quartz 2D以PDF的规范为基础的图形库，用来绘制二维文字和图形。

Quartz 2D是在MAC OS X中的主要绘图函式库。它取代早期版本的MAC OS（现在称为"Classic"）所使用的QuickDraw。Quartz 2D是以Adobe PDF（一种统一的档案格式，不管在那个平台上建立，在任何来源的文件中保留所有的字型，格式，颜色，以及绘图）1.4版本为基础。他是源自NeXT的Display PostScript后代。Quartz 2D与QuickDraw在数个关键领域有所不同。

QuickDraw天生地以raster图形为基础，基本的绘图元素是像素。Quartz 2D替代地使用更数学的方法，座标空间是二维实数所定义的抽象观念。在这个空间的点可以被连线起来形成路径，像是直线，贝兹曲线等等。要在显示器上建立实际上的影像，那些路径就会被点阵化在显示器装置分辨率下用来产生像素。这样允许相同的绘图指令可以在任何装置上，使用可以得到的最佳分辨率，来产生相同的输出。就像在PostScript，路径可以被划线成为外框，直线以此类推，且封闭的路径可以被填满而创造出实体的形状。文字是简单地由路径产生，然后形成文字标记的形状。

在iOS上，所有的绘制，无论是否采用OpenGL、Quartz、UIKit、或者 Core Animation—都发生在UIView对象的区域内。视图定义绘制发生的屏幕区域。可以自己写一个集成UIView的类，然后自己绘制需要的图形(如三角形)，绘制文字，绘制图片，读取PDF，截图(UIImagePicker截取图片)等常用功能。

Quartz2D工作原理

一般有点开发经验的应该都会听说过上下文，搞过ASP.NET MVC的都知道，微软提供的EF上下文简直就是开发者福利，其他语言也有，大概就是两个对象相互操作的一个桥梁，EF是数据层和控制器层交互必备，iOS中如果想绘制图片，也离不开上下文，具体先来看一段代码，需要新建一个View继承子UIView，默认的就会有一个drawRect方法

调用自定义的View中的drawRect:方法之前，视图对象会自动配置其绘制环境，使代码可以立即进行绘制。作为这些配置的一部分，UIView对象会为当前绘制环境创建一个图形上下文（对应于CGContextRef封装类型）。该图形上下文包含绘制系统执行后续绘制命令所需要的信息，定义了各种基本的绘制属性，比如绘制使用的颜色、裁剪区域、线的宽度及风格信息、字体信息、合成选项、以及几个其它信息。

- (void)drawRect:(CGRect)rect {

    CGContextRef context = ();
    //设置起始点
    CGContextMoveToPoint (context, 160, 100);
    CGContextAddLineToPoint (context, 100, 180);
    CGContextAddLineToPoint (context, 160, 180);
    // 设置边界
    [[UIColor blackColor] setStroke];
    //填充颜色
    [[UIColor redColor] setFill];
    //绘制路径
    CGContextDrawPath(context, kCGPathFillStroke);

}

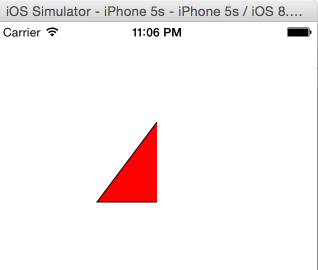

 Quartz2D是一个C语言框架，其API是纯C语⾔的，Quartz2D的API来自于Core Graphics框架，代码中实例化了一个UIGraphicsGetCurrentContext上下文，绘制图形，通过上下文设置图形的输出路径，最终效果就是一个直角三角形:

iOS开发-Quartz2D初识

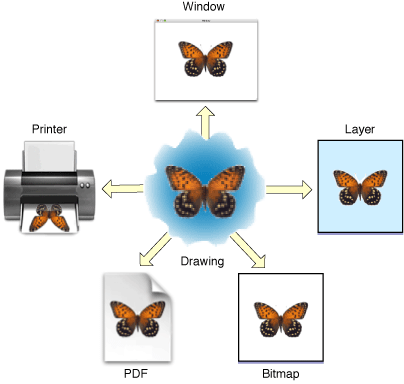

代码的调用很简单，如果方法不是很熟悉可以查找一下，大概原理还是比较简单，如果不是很清晰，可以接下来看一张苹果官网的图:

iOS开发-Quartz2D初识

有五种可用的上下文实例供我们选择使用，Printer，PDF，Bitmap,Layer，Window使用，Window，Printer用于OS X~开发中一般用到是Btimap，Layer较多，关于PDF的需要根据业务来看，接下来再看一段代码就是一个圆形:

  //获取上下文
    CGContextRef context = UIGraphicsGetCurrentContext();

    CGRect rect = CGRectMake(50, 200, 200, 200);
    //是否有边框
//    UIRectFrame(rect);
    //矩形中添加一个椭圆
    CGContextAddEllipseInRect(context, rect);

    [[UIColor greenColor] setStroke];

    //设置绿色背景
    [[UIColor greenColor] setFill];

    // 3. 绘制路径
    CGContextDrawPath(context, kCGPathFillStroke);

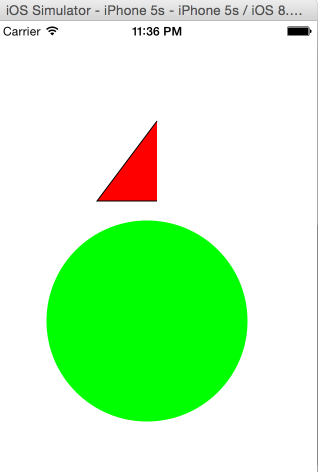

 最终效果如下:

iOS开发-Quartz2D初识
